Mendiagnosis permasalahan perangkat yang tersambung jaringan

pada kesempatan kali ini saya akan membahas tentang  Mendiagnosis permasalahan perangkat yang tersambung jaringan..... simak materi berikut...

Mendiagnosis permasalahan perangkat yang tersambung jaringan merupakan pekerjaan yang harus dilakukan oleh administrator jaringan. Pekerjaan ini memerlukan ketelitian dan kesabaran yang tinggi agar di dapat hasil yang baik.

Komputer yang terhubung jaringan sering kali mengalami gangguan maupun kerusakan baik dari sisi hardware atau software. Hal ini disebabkan oleh banyaknya pengguna komputer yang terhubung dalam sistem jaringan.

Jaringan komputer sangat rawan terhadap ganguan atau kerusakan dikarenakan banyak sekali faktor yang dapat menyebabkan terjadi ganguan atau kerusakan pada jaringan tersebut. Faktor-faktor yang dapat menyebabkan terjadinya kerusakan adalah:

1)   Tegangan Listrik

Tegangan listrik dapat menyebabkan ganguan apabila tegangan yang dihasilkan tidak stabil, sering terjadi naik dan turun atau mati mendadak dari sumber PLN. Hal tersebut sangat mempengaruhi dikarenakan semua peralatan yang kita gunakan bersumber pada listrik. Sumber listrik yang kita gunakan tidak baik atau tidak stabil, dapat menyebabkan peralatan yang kita gunakan mudah rusak.

Komputer yang kita gunakan sering mati mendadak karena sumber listrik mati dapat menyebabkan komputer yang kita gunakan akan cepat rusak. Sehinga akan mempengaruhi jaringan apabila terjadi kerusakan pada komputer workstation maupun di komputer server.

2)   Mati atau tidak berfungsinya komponen pada jaringan

Mati atau tidak berfungsinya komponen pendukung jaringan disebabkan oleh korosi (berkarat) dan rusak. Korosi yang terjadi dikarenakan ruang atau tempat jaringan yang lembab dan juga pemakaian yang suah terlalu lama tanpa adanya perawatan yang berkala.

Dalam sistem jaringan LAN sering kita menyebut permasalahan yang menyebabkan seluruh atau sebagian jaringan terganggu disebut jaringan dalam kondisi down. Down dalam jaringan bisa kita artikan sedang turun atau tidak bekerja secara maksimal. Down dapat meyebabkan komunikasi dalam jaringan menjadi lambat atau tidak bekerja sama sekali. Kondisi tersebut yang perlu ditangani sehingga jaringan dapat bekerja dengan baik dan kembali normal. Istilah Down dalam jaringan komputer LAN berbeda dengan Down pada jaringan Warnet (warung Internet). Down pada jaringan LAN disebabkan sistem dalam jaringan LAN tersbut atau karena tidak berfungsinya peralatan maupun komponen dalam jaringan LAN tersebut. Down pada Warnet disebabkan oleh banyak sekali faktor diantaranya pengaruh dari jaringan LAN yang ada dalam warnet, dari Provider (jasa pelayanan akses internet) yang mengalami gangguan dan bisa juga dari line telphon yang penuh sehingga menyebabkan akses ke internet tidak dapat dilakukan.

Down dalam jaringan LAN lebih mudah penanganannya apabila dibandingkan dengan Down pada Warnet. Down dalam jaringan LAN lebih mudah diatasi karena kita dapat mendeteksi melalui indikatorindikator yang dapat kita lihat. Indikator-indikator tersebut memberikan isarat jika terjadi kerusakan atau tidak berfungsinya komponen. Indikasi kerusakan pada masingmasing komponen dapat diuraikan sebagai berikut:

a)   Server

Server adalah komputer yang biasanya dikhususkan untuk penyimpanan data atau system operasi berbasis network (Network Operating System), berisikan daftar user yang diperbolehkan masuk ke server tersebut. Jadi apabila komputer server mengalami kerusakan atau gangguan secara otomatis seluruh jaringan tidak berfungsi karena server merupakan pintu masuk dan sebagai pusat jaringan tersebut. Jadi apabila seluruh jaringan tidak dapat berfungsi berarti terjadi gangguan atau kerusakan pada server.

b)   Workstation

Workstation adalah komputer yang memanfaatkan jaringan untuk menghubungkan komputer tersebut dengan komputer lain atau komputer tersebut dengan server. Pemanfaatan jaringan tersebut dapat berupa sharing data, sharing printer dan sebagainya. Apabila terjadi kerusakan pada komputer workstation berarti komputer yang digunakan tidak dapat masuk dalam jaringan sehingga tidak dapat berkomunikasi dengan komputer server maupun komputer lain dalam jaringan tersebut.

c)   Hub/switch

Hub/switch merupakan terminal atau pembagi signal data bagi kartu jaringan (Network Card). Jika Hub mengalami kerusakan berarti seluruh jaringan juga tidak dapat berfungsi untuk berkomunikasi antar workstation atau komputer workstation dengan server. Apabila terjadi kerusakan pada Hub dapat dilihat pada lampu indikator power dan lampu indikator untuk masing masing workstation. Apabila lampu indikator power Hub/switch mati berarti kemungkinan besar Hub tersebut rusak. Jika ada lampu indikator workstation yang tidak menyala menyatakan bahwa komputer workstation sedang tidak aktif (tidak hidup) atau ada gangguan pada komputer workstation tersebut.

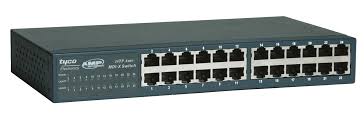

Gambar 1. Switch

Gambar 2. Hub

d)   Network Interface Card (Kartu jaringan)

Sebuah kartu jaringan (LAN Card) yang terpasang pada sebuah komputer server maupun workstation sehingga komputer dapat dihubungkan ke dalam sistem jaringan. Apabila terjadi gangguan atau kerusakan pada kartu jaringan berakibat pada komputer tersebut tidak dapat masuk dalam sistem jaringan. Indikator yang dapat dilihat dalam kerusakan kartu jaringan adalah matinya lampu indikator yang terdapat pada kartu jaringan dan lampu indikator di Hub/switch saat komputer telah hidup dan konektifitas kabel dari kartu jaringan dan hub/switch telah baik.

Gambar 3. Kartu Jaringan (LAN Card) PCI dengan Konektor RJ45

Kabel dan konektor merupakan media penghubung antara komputer dengan komputer lain atau dengan peralatan lain yang digunakan untuk membentuk jaringan. Kabel dan konektor untuk membuat jaringan LAN yang banyak digunakan ada 3 jenis yaitu:

(1) Jenis kabel serat optik menggunakan konektor SC dan ST.

Gangguan atau kerusakan pada kabel dan konektor jenis serat optik sangat jarang, tetapi memerlukan penanganan secara khusus untuk perawatan jaringan.

Konektor BNC

Konektor RJ 45

Gambar 5. Kabel Jenis Serat Optik

Gambar 6. Konektor untuk Kabel Jenis Serat Optik

(2) Jenis Kabel UTP dengan konekor RJ45. Gangguan atau

kerusakan pada kabel jenis ini adalah konektor yang tidak

terpasang dengan baik (longgar), susunan pengkabelan yang

salah dan kabel putus. Indikasi yang dapat dilihat adalah lampu

indikator yang tidak hidup pada kartu jaringan atau pada

Hub/switch. Jaringan menggunakan kabel UTP kesalahan yang

muncul relatif sedikit, karena jaringan terpasang menggunakan

topologi star, workstation terpasang secara paralel dengan

menggunakan swicth/hub. Sehingga yang terjadi gangguan

hanya pada workstation yang kabelnya mengalami gangguan

saja.

Gambar 7. Kabel Jenis UTP (Unshielded Twist Pair)

Gambar 8.Konektor RJ45 untuk Kabel Jenis UTP

(3) Jenis kabel Coaxial dengan konektor BNC. Kabel jenis coaxial

memiliki akses yang cukup lambat bila dibandingkan jenis kabel

lainnya dan sering terjadi gangguan karena konektor yang

longgar (tidak konek), kabel short dan kabel terbuka resistor

pada terminating conector. Short pada pemasangan kabel

dengan plug konektor ini menyebabkan system jaringan akan

down dan komunikasi antar komputer berhenti.

Gambar 9. Kabel Jenis Coaxial

Gambar 10. a. Konektor BNC

 b. Terminator BNC;

 T BNC

Dalam sistem jaringan LAN komponen satu dengan yang

lainnya adalah saling berkaitan dan berhubungan, maka dalam

proses diagnosa kerusakan pada jaringan harus dilakukan

dengan terstruktur dan sistematis. Hal ini untuk mempermudah

dalam proses perbaikan jaringan. Selain perbaikan perlu juga

dilakukan perawatan jaringan agar kondisi jaringan optimal dan

normal. Jangan sampai melakukan perawatan jika terjadi

kerusakan saja, karena dengan melakukan perawatan secara

berkala biaya yang dikeluarkan akan lebih sedikit dibandingkan

melakukan perawatan saat terjadi kerusakan saja. Kinerja

jaringan yang tidak terawat menyebabkan komunikasi data

menjadi lambat.

semoga bermanfaat....
